Protetor DPS Neutro/Terra N/PE 40KA VCL 275V - Clamper

Protetor DPS Neutro/Terra N/PE 40KA VCL 275V - Clamper

DPS Classe II (NBR IEC 61.643-1), monopolar, do tipo limitador de tensão, com tecnologia de varistor de óxido de zinco (MOV) associado a um dispositivo de desconexão térmica (sobretemperatura) e elétrica (sobrecorrente).



Suportabilidade à corrente de curto-circuito de 5kA sem fusível backup;

Fixação através de garras padrão (NEMA) e possibilidade de encaixe em trilho IEC;

Modelo alternativo para instalação entre neutro (N) e condutor de proteção (PE);



Aplicação:

Adequado para instalação entre linha e neutro ou entre linha e terra, em quadros de distribuição de circuitos ou de comando.



Especificações:

Normas aplicáveis: NBR IEC 61643-1 / UL 1449 / NBR 5410

Aplicação: Linha/Neutro ou Linha/Terra

Tecnologia de Proteção: Varistor de óxido de zinco

Tempo de resposta típico (ns): 25

Máxima corrente de curto-circuito com fusível backup (KA) 5

Fusível backup máximo (A): 100 gL/gG

Sinalização do status de operação: LED bicolor (Verde - SERVIÇO; Vermelho - DEFEITO)

Temperatura de operação (°C): -40 ... +70

Conexão elétrica: Cabo flexível # 4 a 16 mm²

Fixação: Garra (NEMA) ou Trilho DIN 35

Acondicionamento: Caixa plástica não propagante à chama

Grau de proteção: IP20

Cor: vermelho

Dimensões (mm): 95x68x25
Tensão máxima de operação contínua (Uc): 275Vac / 350Vdc
Corrente de descarga nominal @ 8/20?s (In): 15kA
Corrente de descarga máxima @ 8/20?s (lmáx): 40kA
Tensão de Referência @ 1mA (Uref): 430V
Nível de Proteção (Up): 1,5kV
Peso aproximado (g): 100

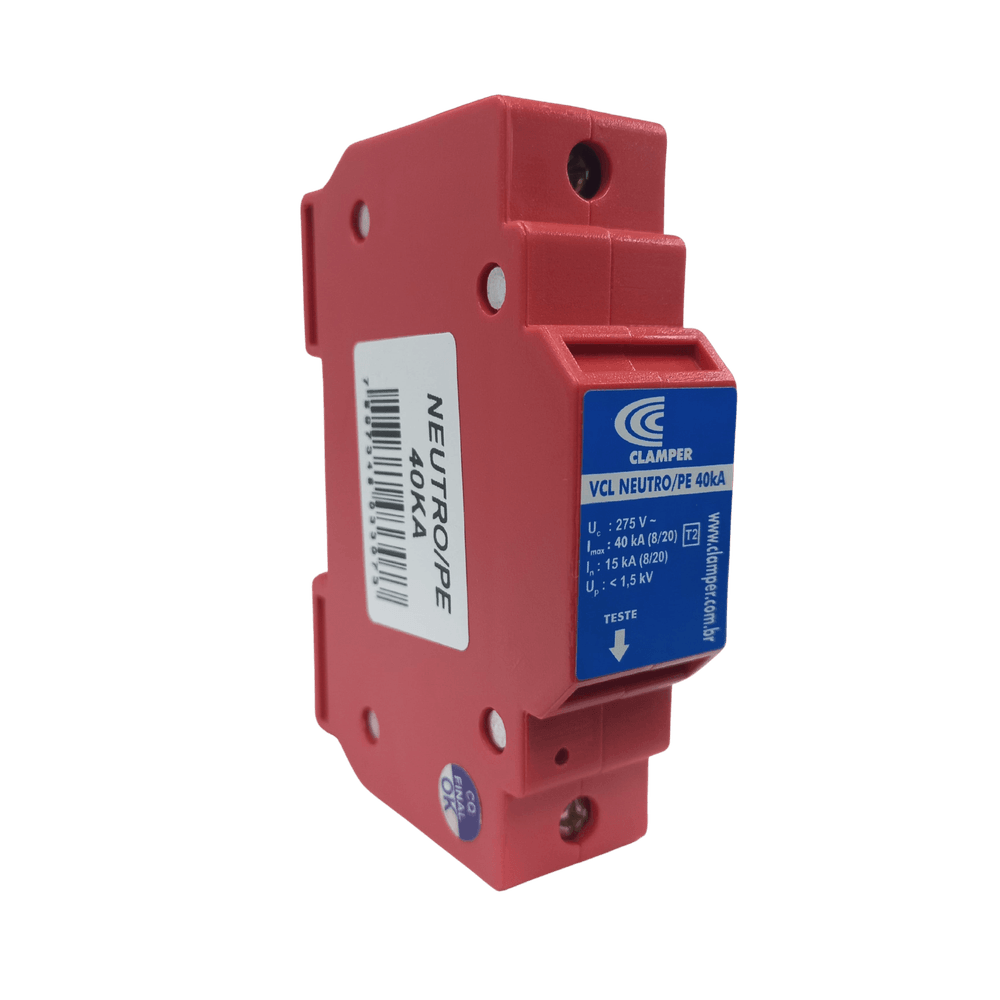

* Imagem meramente ilustrativa
