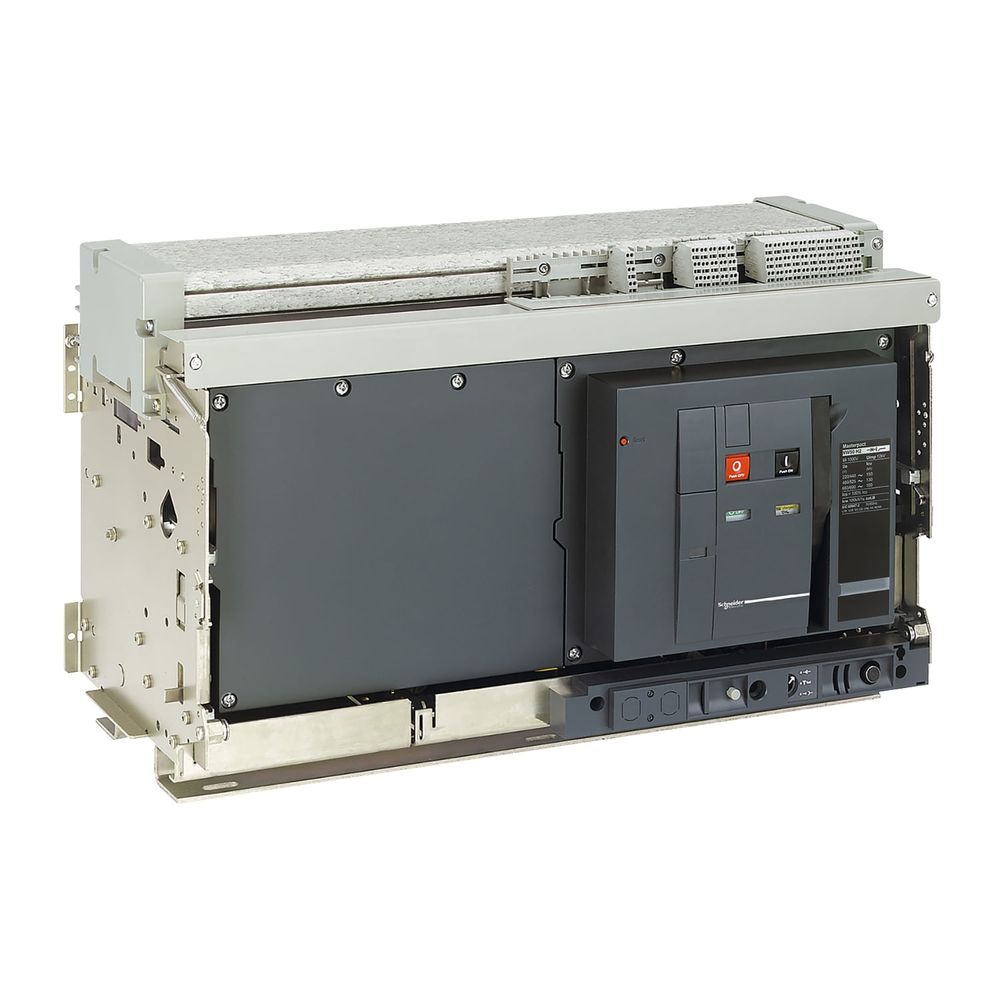

Disjuntor I. Tripolar 2500-5000A FX MIC 2.0E NW50H1 CD060 - Schneider

Disjuntor I. Tripolar 2500-5000A FX MIC 2.0E NW50H1 CD060 - Schneider

Principal

Linha: MasterPacT
Nome do produto: Masterpact NW
Mome do disjuntor: MasterPact NW50H1
Tipo de produto ou componente: Disjuntor
Aplicação do dispositivo: Power distribution protection
Descrição de polos: 3P
Control unit: Sem unidade de controlo
[In] corrente nominal: 5000 A a 40 °C
Performance type: H1 100 kA 440 V CA
[Ue] tensão de operação nominal: 690 V CA 50/60 Hz
Adequação para isolamento: Sim conforme EN/IEC 60947-2
Selectivity category: Categoria B
Tipo de controle: Botão não luminoso
Modo de montagem: Prolongamento

Complementar[Icu] rated ultimate short-circuit breaking capacity
100 kA a 220/415 V CA 50/60 Hz
100 kA a 440 V CA 50/60 Hz
100 kA a 525 V CA 50/60 Hz
100 kA a 690 V CA 50/60 Hz

[Ics] capacidade de corte nominal em serviço
100 kA a 220/415 V CA 50/60 Hz
100 kA a 440 V CA 50/60 Hz
100 kA a 525 V CA 50/60 Hz
100 kA a 690 V CA 50/60 Hz

[Icw] corrente nominal de curta duração admissível
100 kA 1 s
100 kA 3 s

[Icm] capacidade de fechamento nominal em curto-circuito
220 kA 220/415 V CA a 50/60 Hz
220 kA 440 V CA a 50/60 Hz
220 kA 525 V CA a 50/60 Hz
220 kA 690 V CA a 50/60 Hz

Sensor rating
2500 A
5000 A

[Ui] tensão de isolamento nominal: 1000 V CA 50/60 Hz
[Uimp] tensão suportável de impulso nominal: 12 kV
Dissipação de alimentação em W: 950 W
Tempo máximo de frenagem: 25 ms
Tempo de fechamento: 80 ms

Suporte de montagem
Placa posterior
Rails

Conexões da parte de cima:Rear
Conexão na parte inferior: Posterior
Passo de conexão: 230 mm

Durabilidade mecânica
10000 ciclos com a manutenção
5000 ciclos sem manutenção

Durabilidade elétrica
1500 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2
1500 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2
CA -23A: 1500 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3
CA -23A: 1500 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3
CA-3: 6000 ciclos 440/690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3

Altura: 479 mm
Largura: 786 mm
Profundidade: 395 mm
Peso do produto: 225 kg

Normas
EN/IEC 60947-1
EN/IEC 60947-2

Certificações do produto
CE
CCC
EAC

Meio ambiente
Grau de proteção IP: IP30 conforme IEC 60529
Grau de poluição: 4 conforme IEC 60664-1
Temperatura ambiente para funcionamento: -25…70 °C
Temperatura ambiente para armazenamento: -40…85 °C

Altitude de funcionamento
0...2000 m sem degradação
2000 m...5000 m com degradação

* Imagem meramente ilustrativas
