Para Raio DPS 3P+N 20KA 340V PDR40R CL 2 Sinalização Remota A9L16297 - Schneider

Para Raio DPS 3P+N 20KA 340V PDR40R CL 2 Sinalização Remota A9L16297 - Schneider


Principal
Range of product
Acti9

Nome do produto
Acti9 iQuick PRD

Tipo de produto ou componente
Para-ráios com cartucho de encaixe

Nome abreviado do dispositivo
iQuick PRD20r

Aplicação do dispositivo
Distribuição

Normas
EN 61643-11:2012
IEC 61643-11:2011

Certificações do produto
CE

Etiquetas de qualidade
KEMA-KEUR
NF

Descrição de polos
3P + N

Sinalização remota
Com

Composição de contatos de sinal
1 SD (1 F/A)

Tipo de proteção contra sobretensão
Rede de distribuição elétrica

Esquema de aterramento
TT
TN-S

Complementar
Tipo de classe de proteção contra sobretensão
Tipo 2

Tecnologia de proteção contra sobretensão
MOV + GDT

[Ue] tensão de operação nominal
230/400 V CA (+/- 10 %) a 50/60 Hz

[In] nominal discharge current
Modo comum: 5 kA (L/PE)
Modo comum: 5 kA (N/PE)
Modo diferencial: 5 kA (L/N)

[Imax] maximum discharge current
Modo comum: 20 kA L/PE
Modo comum: 20 kA N/PE
Modo diferencial: 20 kA L/N

[Uc] tensão máxima de operação contínua
Modo comum: 264 V N/PE
Modo comum: 350 V L/PE
Modo diferencial: 350 V L/N

Maximum [Up] voltage protection level
Modo comum <1,5 kV tipo 2 L/PE
Modo comum <1,5 kV tipo 2 N/PE
Modo diferencial <1,5 kV tipo 2 L/N

Tipo de dispositivo secionador
Disjuntor integrado - Icu 25 kA

Tensão do circuito de sinalização
2 A 250 V CA 50/60 Hz

Modo de montagem
De encaixe (Trilho DIN)

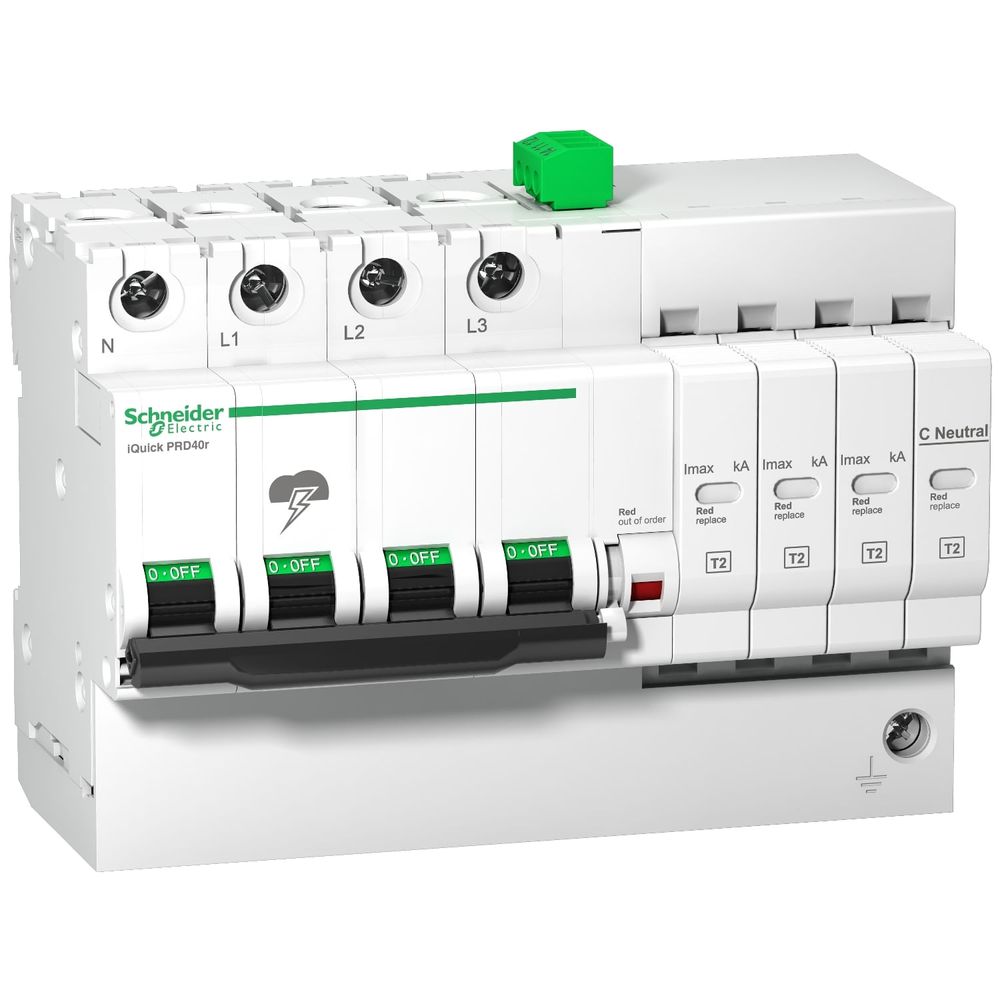

*Imagem meramente ilustrativas
