Disjuntor I. Tripolar 2000-4000A FX MIC2.0E NW40H1 BA+BF+BM+MOT. 220V - Schneider

Disjuntor I. Tripolar 2000-4000A FX MIC2.0E NW40H1 BA+BF+BM+MOT. 220V - Schneider

* Disjuntor inclui, Bobina abertura,bobina fechamento,bobina miníma e motor.

Principal
Linha
MasterPacT

Nome do produto
Masterpact NW

Nome do disjuntor
MasterPact NW40H1

Tipo de produto ou componente
Disjuntor

Aplicação do dispositivo
Power distribution protection

Descrição de polos
3P

Control unit
Sem unidade de controlo

[In] corrente nominal
4000 A a 40 °C

Performance type
H1 65 kA 440 V CA

[Ue] tensão de operação nominal
690 V CA 50/60 Hz

Aequação para isolamento
Sim conforme EN/IEC 60947-2

Selectivity category
Categoria B

Tipo de controle
Botão não luminoso

Modo de montagem
Fixo

Complementar
[Icu] rated ultimate short-circuit breaking capacity
65 kA a 220/415 V CA 50/60 Hz
65 kA a 440 V CA 50/60 Hz
65 kA a 525 V CA 50/60 Hz
65 kA a 690 V CA 50/60 Hz

[Ics] capacidade de corte nominal em serviço
65 kA a 220/415 V CA 50/60 Hz
65 kA a 440 V CA 50/60 Hz
65 kA a 525 V CA 50/60 Hz
65 kA a 690 V CA 50/60 Hz

[Icw] corrente nominal de curta duração admissível
65 kA 1 s
65 kA 3 s

[Icm] capacidade de fechamento nominal em curto-circuito
143 kA 220/415 V CA a 50/60 Hz
143 kA 440 V CA a 50/60 Hz
143 kA 525 V CA a 50/60 Hz
143 kA 690 V CA a 50/60 Hz

Sensor rating
2000 A
4000 A

[Ui] tensão de isolamento nominal
1000 V CA 50/60 Hz

[Uimp] tensão suportável de impulso nominal
12 kV

Dssipação de energia em W
650 W

Tmpo máximo de frenagem
25 ms

Tempo de fechamento
70 ms

Suporte de montagem
Placa posterior
Rails

Coexões da parte de cima
Rear

Cnexão na parte inferior
Posterior

Paso de conexão
150 mm

Durabidade mecânica
10000 ciclos sem manutenção
20000 ciclos com a manutenção

Durabilidade elétrica
5000 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2
2500 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2
CA -23A: 5000 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3
CA -23A: 2500 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3
CA-3: 6000 ciclos 440/690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3

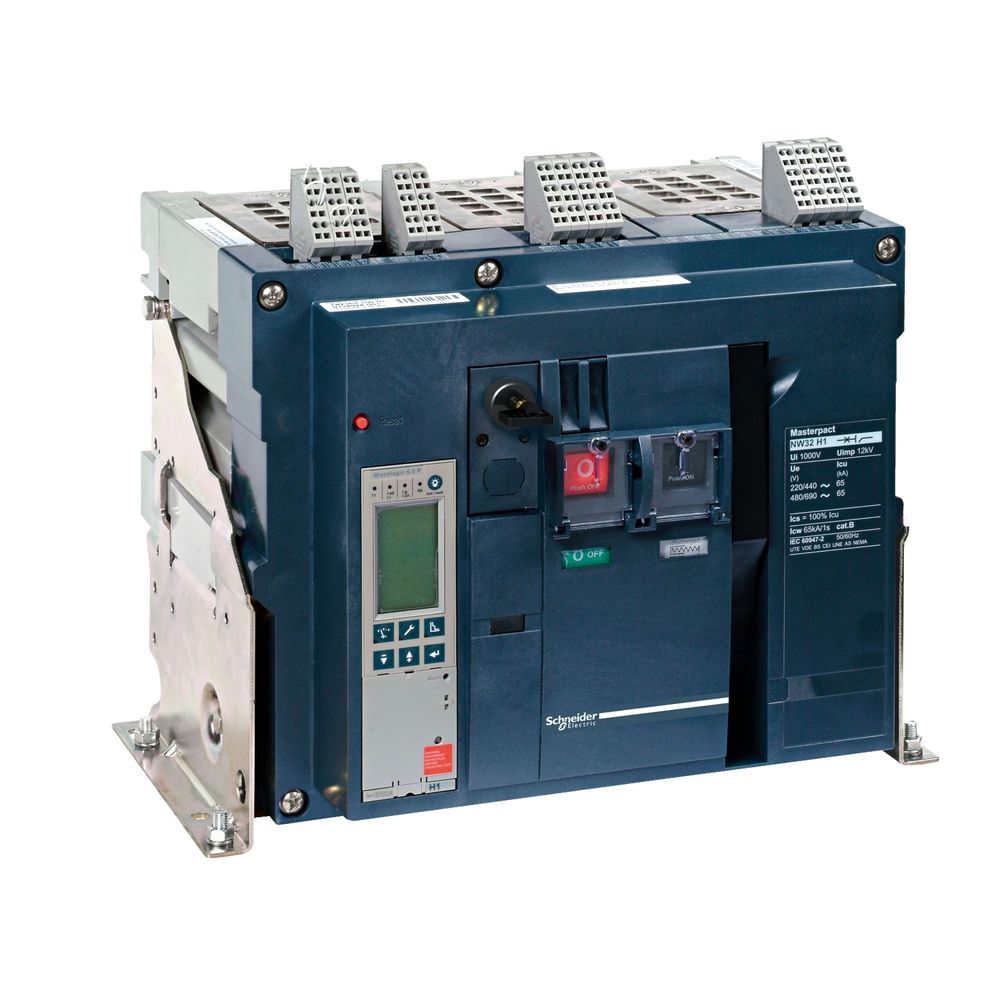

* Imagem meramente ilustrativas
