Terminal Tubular Bimetálico a Compressão P/Disjuntor 120MM TBD-120-10 - Intelli

Terminal Tubular Bimetálico A Compressão P/Disjuntor 120MM TBD-120-10 - Intelli

Finalidade: Terminação bimetálica cabo-borne disjuntor (cabo de alumínio ao borne de cobre).

Características: Conexão à compressão. Sua construção (sapata em cobre e barril em alumínio) evita a formação de corrosão galvânica. Sapata com um furo.

Aplicações: Terminal desenvolvido para utilização em condutores de alumínio, para fixação principalmente em disjuntores e contatores, de acordo com o modelo, cujo borne ou alojamento seja de cobre e/ou liga de cobre.

Material: Sapata em cobre eletrolítico e barril em alumínio extrudado. Fornecido com composto antióxido INTELTROX e TUBO TERMOCONTRÁTIL.

Normas: ABNT NBR-5370 / NBR-11788


Características Técnicas

Condutor CA
AWG/MCM 4/0
mm² 120
Diâmetro do Furo (mm) 10,5
Dimensões (mm)
L 50,0
A 95,0
C 20,0
D 7,5
E 10,5

Ferramenta de Aplicação
Alicate Mecânico (AT-60 4t)
Matriz (IW) 249
Nº de Compressões 4

Alicate Hidráulico (AY/CY/AHM/AHB)
Matriz (IU) 249
Nº de Compressões 2

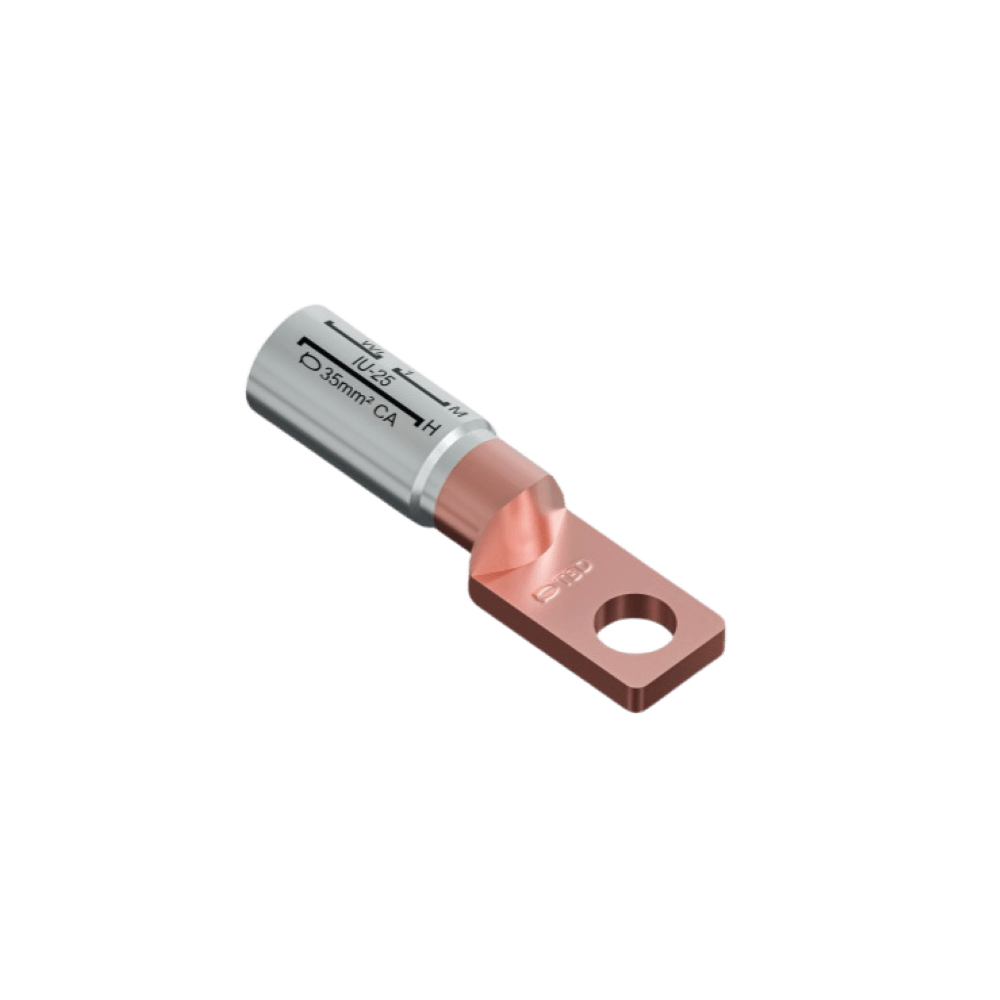

* Imagem meramente ilustrativas
